Descubre qué son los tableros para llaves térmicas

En cualquier instalación eléctrica, ya sea en una casa, una oficina o una planta industrial, los tableros para llaves térmicas juegan un papel crucial en la protección del sistema. Estos tableros son esenciales para garantizar la seguridad y la eficiencia del suministro eléctrico, protegiendo a las personas y los equipos de fallos eléctricos como sobrecargas y cortocircuitos. Este artículo abordará qué son los tableros para llaves térmicas, cómo funcionan y los diferentes tipos de llaves térmicas disponibles.

Definición y propósito de los tableros para llaves térmicas

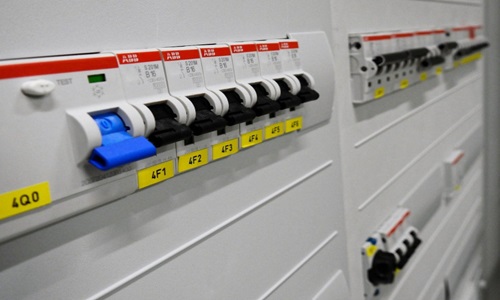

Un tablero para llaves térmicas, también conocido como cuadro de distribución o panel eléctrico, es una caja metálica o de plástico que contiene varios dispositivos de protección eléctrica. Su propósito principal es albergar y organizar los interruptores automáticos o llaves térmicas, que protegen los circuitos eléctricos de sobrecargas y cortocircuitos.

Componentes principales

Interruptores automáticos (llaves térmicas): Dispositivos que cortan el flujo de electricidad en caso de sobrecarga o cortocircuito.
Barrales de distribución: Barras metálicas que distribuyen la corriente eléctrica a los diferentes circuitos.
Bornes de conexión: Puntos de conexión donde se fijan los cables de entrada y salida.
Gabinete: Caja protectora que resguarda los componentes y proporciona aislamiento y seguridad.

Funcionamiento de los tableros para llaves térmicas

Los tableros para llaves térmicas están diseñados para detectar condiciones anormales en el flujo de electricidad y responder de manera adecuada para proteger el sistema. Veamos cómo funcionan en detalle.

Protección contra sobrecargas

Cuando la corriente eléctrica que pasa por un circuito supera la capacidad nominal del mismo, se produce una sobrecarga. Las llaves térmicas contienen un mecanismo bimetálico que se deforma al calentarse por el paso de corriente excesiva. Este calentamiento provoca la deformación del bimetal y, en consecuencia, la apertura del interruptor, cortando el flujo de electricidad y protegiendo el circuito.

Protección contra cortocircuitos

Un cortocircuito ocurre cuando hay una conexión directa de baja resistencia entre dos puntos de un circuito que deberían estar aislados, causando una corriente extremadamente alta. Las llaves térmicas incluyen un electroimán que reacciona rápidamente al aumento súbito de corriente, activando el interruptor y cortando el suministro eléctrico de inmediato para evitar daños mayores.

Tipos de llaves térmicas

Existen diversos tipos de llaves térmicas, cada una diseñada para aplicaciones específicas. A continuación, se describen los tipos más comunes y sus características.

Llaves térmicas unipolares

Las llaves térmicas unipolares son aquellas que protegen un solo conductor de fase. Son ampliamente utilizadas en aplicaciones residenciales donde cada circuito de fase necesita protección independiente.

Llaves térmicas bipolares

Estas llaves están diseñadas para proteger dos conductores de fase simultáneamente. Son ideales para equipos que requieren una desconexión de doble fase, brindando mayor seguridad.

Llaves térmicas tripolares

Las llaves térmicas tripolares son utilizadas en sistemas trifásicos, típicos en instalaciones industriales y comerciales. Protegen tres fases simultáneamente, esenciales para maquinaria pesada y equipos de alto consumo.

Llaves térmicas diferenciales

También conocidas como interruptores diferenciales, estas llaves detectan fugas de corriente hacia tierra y cortan el suministro eléctrico para prevenir riesgos de electrocución.

Llaves térmicas magnetotérmicas (MÁS INFORMACIÓN)

Combinan protección térmica y magnética en un solo dispositivo, respondiendo tanto a sobrecargas como a cortocircuitos. Son versátiles y se utilizan tanto en aplicaciones residenciales como comerciales.

Instalación y mantenimiento de tableros para llaves térmicas

Para asegurar un funcionamiento seguro y eficiente, la instalación y el mantenimiento de estos tableros deben realizarse con cuidado y precisión.

Instalación

Ubicación: El tablero debe ubicarse en un lugar accesible pero protegido de elementos adversos como la humedad y el polvo.
Dimensionamiento: Es crucial que el tablero y las llaves térmicas estén correctamente dimensionados para la carga eléctrica esperada.
Conexiones: Asegurar que todas las conexiones sean firmes y que los cables estén correctamente aislados y dimensionados.
Mantenimiento
Inspección regular: Se deben realizar inspecciones periódicas para verificar el estado de las llaves térmicas y otros componentes del tablero.
Pruebas de funcionamiento: Probar regularmente las llaves térmicas para asegurar que operen correctamente bajo condiciones de falla.
Limpieza: Mantener el tablero limpio y libre de polvo y residuos para evitar interferencias en su funcionamiento.
